Rozpínací vřetena pro upínání ozubených kol

Rozpínací vřetena, kterými se upínají ozubená kola mezi hroty, se používají při výrobě ozubených kol, nejčastěji pro účely výstupní kontroly, kde je velkou výhodou vysoká přesnost a rozsah rozpínání.

Rozpínací vřetena, kterými se upínají ozubená kola mezi hroty, se používají při výrobě ozubených kol, nejčastěji pro účely výstupní kontroly, kde je velkou výhodou vysoká přesnost a rozsah rozpínání.

Posledním krokem při výrobě ozubených kol před odesláním zákazníkovi je výstupní kontrola. Aby bylo možné při výstupní kontrole získat spolehlivá data, je nutné použít vysoce přesné pomůcky pro upnutí kontrolovaného pastorku nebo ozubeného kola. Pastorek se při kontrole zubů uchytí mezi hroty metrologického stroje. Žádné upínací přípravky nejsou potřeba. Při kontrole zubů ozubeného kola, zejména u ozubených kol pro automobilový průmysl, se obvykle používá vřeteno. Jakmile se kolo zafixuje na vřeteno, to se uchytí mezi hroty metrologického zařízení.

Reklama
Reklama
Reklama

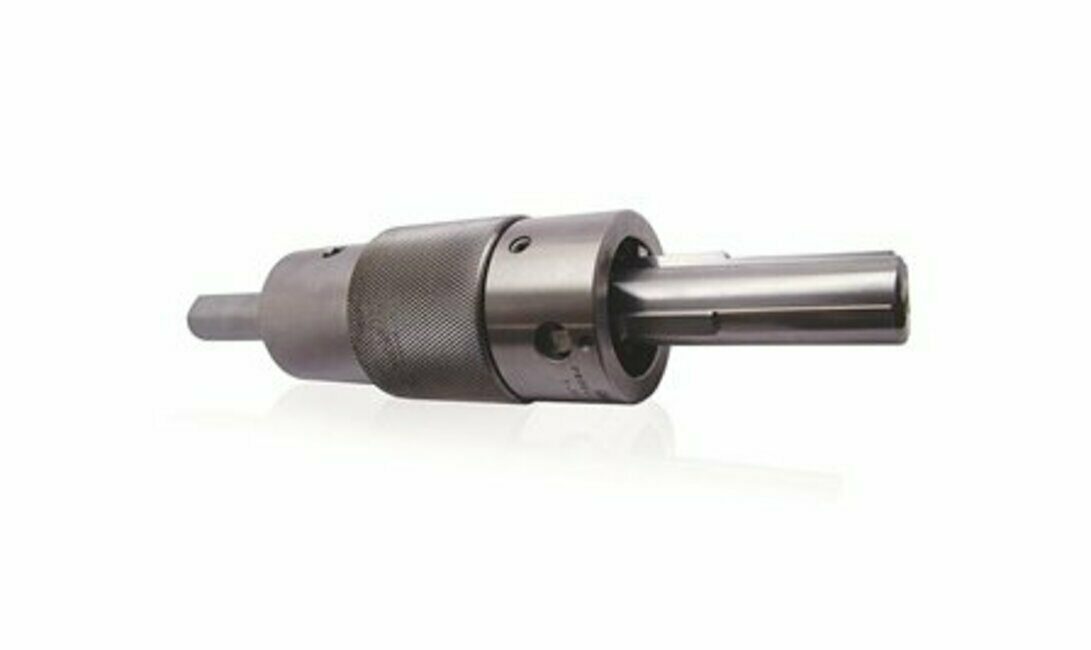

Vřeteno LeCountNa trhu je k dispozici mnoho různých typů vřeten vhodných pro kontrolu ozubení. Mezi základní typy patří pevné vřeteno, které je navrženo a vyrobeno pro definovanou velikost vrtání kola. Jeho přesnost je potom omezena tolerancí vrtání kola.

Rozpínací vřetena patří mezi nejpoužívanější a nejoblíbenější způsoby upínání kol při kontrole ozubení. Rozpínací vřeteno může být mechanické – nejčastěji se využívá kleština –, nebo hydraulické – využívá kapalinu, která rozpíná tenkostěnnou trubici. Výměnou kleštiny je v omezeném rozsahu možné rozpínací vřeteno přizpůsobit různým vrtáním. Kleština se obvykle rozpíná utahováním matice nebo šroubu. Rozsah rozpínání běžné kleštiny je 0,381 mm (0,015 palce) až 0,508 mm (0,020 palce). Přesnost je 0,0050 mm (0,0002 palce) TIR (total indicator reading, rozdíl mezi nejvyšší a nejnižší naměřenou hodnotou). Hydraulická vřetena jsou většinou přesnější než vřetena s kleštinou a dosahují přesnosti 0,0025 mm (0,0001 palce) TIR. Rozsah jejich rozpínání představuje polovinu rozsahu rozpínání vřeten s kleštinou.

Volba vhodného typu vřetena závisí na součástce určené ke kontrole. Výrobci, kteří produkují velké množství ozubených kol s různou velikostí vrtání, obvykle upřednostňují rozpínací vřetena. Díky výměně kleštiny je možné jedno vřeteno použít pro řadu vrtání ozubených kol. Nejjednodušší pevná vřetena používají obvykle výrobci ozubených kol s omezenou řadou velikostí vrtání. Často si vřetena vyrábějí sami.

Jedním z běžně užívaných rozpínacích vřeten pro výstupní kontrolu je vřeteno LeCount, patentované v roce 1866 Williamem LeCountem. Pomineme-li inovace ve výrobní technologii, za 150 let se tento výrobek příliš nezměnil. Přesto je považováno za jedno ze špičkových vřeten pro kontrolu ozubení, a to díky velkému rozsahu rozpínání ve spojení s vysokou přesností a životností.

Ve srovnání s hydraulickými vřeteny nebo vřeteny s kleštinou mají rozpínací vřetena LeCount rozsah rozpínání 3,175 mm (0,125 palce) až 25,4 mm (1,000 palce), pro standardní rozměrovou řadu vrtání od 6,350 mm (0,250 palce) do 177,800 mm (7,000 palce).

Tohoto velkého rozsahu velikostí lze dosáhnout pomocí pouhých 12 vřeten. Společnost Gleason Corporation, která koupila společnost LeCount v roce 2007, garantuje soustřednost 0,0025 mm (0,0001 palce) TIR nebo lepší v celém rozsahu velikostí.

TIMOTHY ZENOSKI

Autor článku pracuje pro společnost Gleason Workholding Group už 29 let. Zastával pozici konstruktéra, vedoucího konstrukce a vedoucího výroby. Jakožto globální ředitel produktové řady upínacích přípravků odpovídá za tyto přípravky celosvětově. Společnost Gleason vyrábí upínací přípravky v Německu, Indii, Číně a Rochesteru ve státě New York. Společnost Gleason LeCount je částí skupiny Gleason Workholding Group v Rochesteru. Tato skupina zaměstnává čtyři pracovníky, kteří vyrábějí sestavy a testují více než 700 vřeten pro výstupní kontrolu ročně.

Jak to funguje

Návrh a konstrukce vřeten LeCount zahrnuje v principu tři souběžně se rozpínající čelisti, které stejnoměrně kloužou po klínové nebo kónické dráze. Díky tomu má vřeteno velký rozsah rozpínání.

Tam, kde jsou jiná vřetena rozpínána pomocí nástrojů, většinou běžných klíčů nebo imbusových klíčů, vystačí si vřetena LeCount s lehkým poklepem. Poklepání na konec vřetena na straně koníku uvolní čelisti. Žádné nástroje nejsou potřeba.

Jiné typy vřeten LeCount

Drážkované vřeteno

Mnoho kol má drážkované vrtání. U většiny standardních rozpínacích vřeten není možné zajistit vystředění kontaktem na roztečném průměru ani velkém průměru vnitřního drážkování kola. Drážkované vřeteno LeCount funguje na stejném principu jako standardní vřetena, s tím rozdílem, že roztečný průměr ozubení je natlačen do kontaktních hran tří rozpínacích čelistí. Je možné zajistit kontakt i na velkém průměru drážkování.

Vřetena pro broušení

Během let společnost Gleason zjistila, že mnoho vřeten, která potřebují opravit, bylo poškozeno nebo zničeno použitím při broušení. Společnost Gleason proto navrhla a vyvinula vřetena typu LeCount G, která jsou robustnější a snesou síly působící na vřetena během broušení. Na rozdíl od vřeten používaných pro výstupní kontrolu, která se rozpínají poklepem, vzniká u tohoto typu vřeten trvalá upínací síla otáčením.

Vřetena typu G jsou utěsněna, aby třísky a jiné nečistoty nevnikaly dovnitř vřetena a nezpůsobovaly nadměrnou házivost. Přesnost výrobních vřeten typu G je 0,005 mm (0,0002 palce) TIR.

Princip rozpínacích vřeten

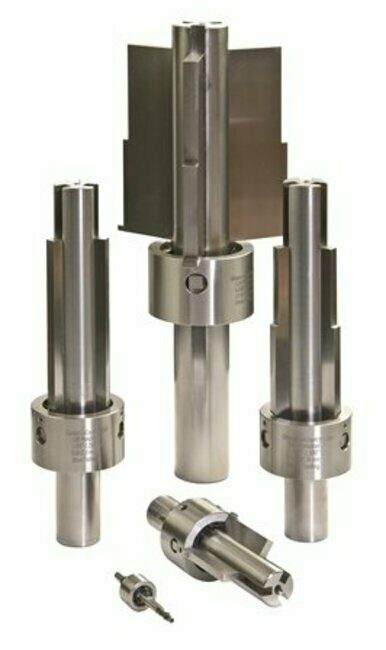

Standardní vřetena LeCount jsou vyráběna v pěti typech a široké škále velikostí (amerických i metrických):

  • typ A s velmi širokým rozsahem pro maximální rozpínací rozsah;
  • typ B s velmi dlouhými čelistmi pro dlouhá vrtání kol;
  • typ C jako kompaktní vřetena pro krátká vrtání kol;
  • typ H pro kontrolu odvalovacích fréz a pro dlouhá vrtání;
  • typ M pro velmi krátké délky a průměry vrtání.

Renovace

Opotřebovaná i zničená vřetena LeCount může společnost Gleason renovovat takřka do původní podoby a certifikovat je. U vřeten je kontrolována soustřednost, jsou rozebrána a vyčištěna. Poškozené nebo zničené části jsou vyměněny. Vřetena jsou následně znovu sestavena a zkontrolována. Příklad: zákazník dodal vřetena, která byla poškozena požárem v místnosti výstupní kontroly. Přestože byla vřetena černá od sazí, byla rozebrána a úspěšně renovována.

Hlavní výhodou renovace vřeten jsou nízké náklady: náklady na renovaci vřetena jsou přibližně poloviční oproti ceně nového vřetena.


Timothy Zenoski
